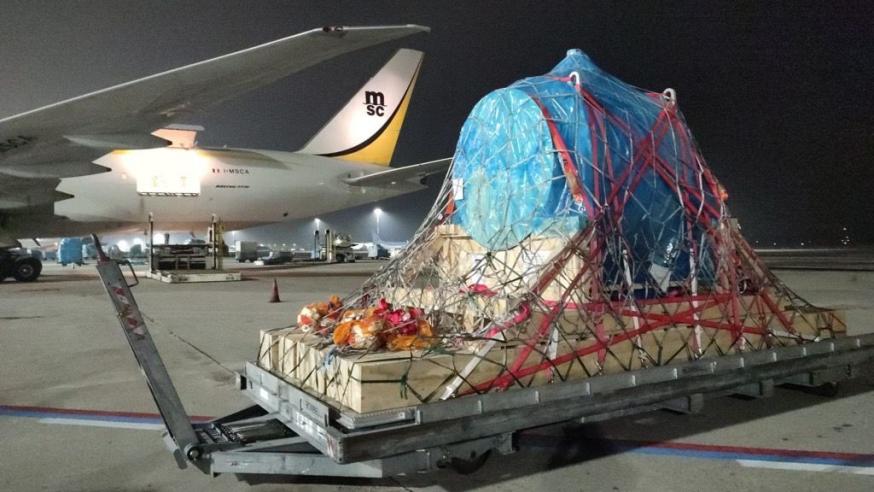

Ovaj članak pruža-vodič za primjenu spreman za korištenje čeličnih koturaCordlash(tkano vezivanje).
Fokusira se na praktičnu logiku dizajna, proračun opterećenja, raspored remena, odabir kopče, postupke ugradnje, kriterije inspekcije i metode validacije.
Cilj je spriječiti bočno klizanje, prevrtanje zavojnice i oštećenje površine tokom transporta.
Izjava o problemu i ciljevi
Čelični koluti su teški, okrugli i osjetljivi na površinska oštećenja.
Tokom transporta izloženi su bočnim silama, vibracijama i naglim kočenjima, što može dovesti do klizanja ili prevrtanja.
Ciljevi Cordlash osiguranja su:
- Spriječite bočno i uzdužno pomicanje
- Spriječite prevrtanje i kotrljanje zavojnice
- Zaštitite površine zavojnice od oštećenja pod pritiskom
- Održavajte efikasne operacije utovara i istovara
Ovaj dokument predstavlja praktičnu metodu osiguranja koja se može primijeniti direktno na licu mjesta.
Potrebni ulazni parametri
Prije bilo kakvog proračuna ili dizajna vezivanja, moraju se potvrditi i zabilježiti sljedeći parametri:
- Težina zavojnice u kilogramima
- Vanjski promjer i širina zavojnice u milimetrima
- Unutrašnji prečnik jezgra
- Procijenjena visina centra gravitacije
- Stanje površine (nauljen, premazan ili goli čelik)
- Način transporta (put, željeznica ili more)
Ovi parametri direktno utiču na količinu, snagu i izgled trake.
Pretpostavke dizajna
Svi proračuni osiguranja temelje se na dogovorenim projektnim pretpostavkama.
Ove pretpostavke moraju biti dokumentovane i odobrene prije izvršenja.
Tipične pretpostavke uključuju:
- Dizajnirano bočno ubrzanje: 0,5 g
- Faktor sigurnosti za sistem vezivanja: 2.5
- Ugao trake u odnosu na horizontalu: 0 stepeni
- Opterećenje se dijeli podjednako na više traka
Različiti uslovi transporta mogu zahtevati prilagođavanje ovih vrednosti.
Praktična metoda proračuna (korak-po-korak)
Primjer: 7.000 kg čelični kotur
Pretpostavke dizajna
- Ubrzanje gravitacije g=9.81 m/s²
- Projektirano bočno ubrzanje=0.5 × g
- Sigurnosni faktor=2.5
- Broj kordlash traka=4
- Ugao trake=0 stepen (horizontalno)
Svaki Cordlash remen mora sigurno izdržati najmanje 2.188 kgf.
U praktičnim primjenama preporučuje se minimalno radno opterećenje od 2.500 kg po remenu, ili broj traka treba povećati kako bi se smanjilo opterećenje po remenu.
Korak 1: Izračunajte ubrzanje dizajna
Dizajnirano ubrzanje
= 0.5 × 9.81 = 4.905 m/s²
01
Korak 2: Izračunajte bočnu silu
Bočna sila
= Masa × Projektno ubrzanje
= 7,000 kg × 4,905 m/s²=34,335 N
02
Korak 3: Primijenite sigurnosni faktor
Dizajn otporne sile
= Bočna sila × Faktor sigurnosti
= 34,335 N × 2.5 = 85,837.5 N
03
Korak 4: Raspodijelite silu na svaki remen
Potrebna sila po remenu
= Dizajn otporne sile ÷ Broj traka
= 85,837,5 N ÷ 4=21,459,4 N po remenu
04
Korak 5: Pretvorite u kilogram-sila (kgf)
Potreban kapacitet trake
= Sila po remenu ÷ 9,81
= 21, 459,4 N ÷ 9.81=2, 188 kgf
Rezultat
05
Izgled remena i smjernice za količinu
Za pojedinačne čelične koture do 10 tona:
- Počnite sa četiri horizontalneCordlashtrake postavljene simetrično
- Koristite čvrste podne klinove da blokirate kotrljanje
- Povećajte količinu trake ako potrebno radno opterećenje premašuje ocjenu trake
- Za zavojnice sa visokim centrom gravitacije:
- Dodajte bočne ili križne{0}}veze da stvorite otpor prevrtanja
- Izbjegavajte oslanjanje samo na trenje
Širina i snaga trake bi trebalo da se povećaju kada je površinsko trenje malo.
Odabir kopče i zaštita rubova
Kopče za vezivanje mogu se ponovo koristiti samo pod strogim uslovima:
- Primijenjena napetost ostaje znatno ispod nazivnog kapaciteta
- Nakon upotrebe se ne primjećuju vidljive deformacije
Svaka kopča koja pokazuje savijanje, spljoštenje ili izobličenje mora se odmah povući, jer je čvrstoća čelika trajno smanjena nakon deformacije.
Kopče od fosfatirane žice treba tretirati kao komponente za jednokratnu-upotrebu i ne smiju se ponovo koristiti.
Štitnici ivica napravljeni od HDPE ili gumenih kompozitnih materijala neophodni su za distribuciju pritiska i sprečavanje oštećenja površine.
Procedura instalacije (SOP)
- Postavite čeličnu zavojnicu na odobrene klinove ili blokade
- Postavite štitnike za rubove na svim kontaktnim točkama
- PozicijaCordlashtrake sa niskim pred{0}}napetošću
- Zategnite trake simetrično pomoću alata za zatezanje
- Prestanite zatezati prije nego se približite granicama nominalne vrijednosti trake ili kopče
- Pregledajte poravnanje, stanje kopče i sjedište remena
- Zabilježite primijenjenu napetost i podatke operatera
Validacija i testiranje
Kompletan program validacije treba da uključuje:
- Dinamičko ispitivanje bočnog udara
- Ispitivanje zamora od vibracija
- Ispitivanje kompresije štitnika ivica
Validacija na terenu bi trebala uključivati kratke-probne vožnje sa-inspekcijama nakon transporta i procjenom gubitka napetosti.
Kriteriji inspekcije i penzionisanja
Prije otpreme:
- Nema slomljenih vlakana, posjekotina ili krhkosti uzrokovane UV-onom
- Bez deformacije kopče
- Svi štitnici ivica pravilno postavljeni
Nakon transporta:
- Provjerite preostalu napetost
- Provjerite ima li pomicanja trake ili pomaka zavojnice
Svaki remen s vidljivim oštećenjem vlakana ili bilo kakvom deformacijom kopče mora se ukloniti iz upotrebe.
Uobičajeni kvarovi i korektivne radnje
- Rezanje trake na ivicama: povećajte debljinu zaštite rubova
- Prekomjeran gubitak zategnutosti remena: dodajte trake ili prilagodite raspored
- Deformacija kopče: odmah zamijenite i pregledajte postupak zatezanja
Zaključak
Cordlashpruža fleksibilno i površinski{0}}prilagođeno rješenje za osiguranje čeličnih kotura kada je pravilno dizajnirano i primijenjeno.
Praćenjem strukturirane metode proračuna, kontrolisanih procedura ugradnje i strogih standarda inspekcije, rizici transporta mogu se značajno smanjiti.
